- ASRock X570 PHANTOM GAMING 4
ASRock X570 PHANTOM GAMING 4
已更新
主板参数
品牌
主芯片组
芯片组描述
采用 AMD X570 芯片组
集成芯片
声卡/网卡
显示芯片
CPU内置显示芯片（需要CPU支持）
音频芯片
集成 Realtek ALC1200 7.1声道音效芯片
网卡芯片
板载Realtek I211AT千兆网卡
CPU 类型
AMD AM4 插槽 Ryzen 2000 和 3000 系列处理器
CPU插槽
内存类型
最大内存容量
128 GB
内存描述
双通道 DDR4 内存技术
AMD Ryzen系列处理器(Matisse)支持DDR4 4066-2133MHz内存
AMD Ryzen系列处理器(Pinnacle Ridge)支持DDR4 3466-2133MHz内存
AMD Ryzen系列处理器(Picasso)支持DDR4 3466-2133MHz内存
AMD Ryzen系列处理器(Matisse)支持DDR4 4066-2133MHz内存
AMD Ryzen系列处理器(Pinnacle Ridge)支持DDR4 3466-2133MHz内存
AMD Ryzen系列处理器(Picasso)支持DDR4 3466-2133MHz内存
PCI-E 标准
PCI-E 4.0
PCI-E 插槽
AMD Ryzen 系列处理器(Matisse)
2 x PCI Express 4.0 x16 插槽 (单插槽 x16 (PCIE1); 双插槽 x16 (PCIE1) / x4 (PCIE3))
AMD Ryzen 系列处理器(Pinnacle Ridge)
2 x PCI Express 3.0 x16 插槽 (单插槽 x16 (PCIE1); 双插槽 x16 (PCIE1) / x4 (PCIE3))
AMD Ryzen 系列处理器(Picasso)
2 x PCI Express 3.0 x16 插槽 (单插槽 x8 (PCIE1); 双插槽 x8 (PCIE1) / x4 (PCIE3))
2 x PCI Express 4.0 x1 插槽
支持 AMD Quad CrossFireX™ 和 CrossFireX™
1 x M.2 接口 (Key E), 支持 2230 型 WiFi / BT 模块
2 x PCI Express 4.0 x16 插槽 (单插槽 x16 (PCIE1); 双插槽 x16 (PCIE1) / x4 (PCIE3))
AMD Ryzen 系列处理器(Pinnacle Ridge)
2 x PCI Express 3.0 x16 插槽 (单插槽 x16 (PCIE1); 双插槽 x16 (PCIE1) / x4 (PCIE3))
AMD Ryzen 系列处理器(Picasso)
2 x PCI Express 3.0 x16 插槽 (单插槽 x8 (PCIE1); 双插槽 x8 (PCIE1) / x4 (PCIE3))
2 x PCI Express 4.0 x1 插槽
支持 AMD Quad CrossFireX™ 和 CrossFireX™
1 x M.2 接口 (Key E), 支持 2230 型 WiFi / BT 模块
存储接口
8×SATA III接口
1 x 超级 M.2 接口 (M2_1), 支持 M Key 2230/2242/2260/2280/22110 型 M.2 PCIe 模块至 Gen4x4 (64 Gb/s) (Matisse) 或Gen3x4 (32 Gb/s) (Pinnacle Ridge 和 Picasso)
1 x 超级 M.2 接口 (M2_3), 支持 M Key 2230/2242/2260/2280/22110 型 M.2 SATA3 6.0 Gb/s 与 M.2 PCIe 模块至 Gen4x4 (64 Gb/s) (Matisse) 或Gen3x4 (32 Gb/s) (Pinnacle Ridge 和 Picasso)
支持 NVMe SSD 开机
1 x 超级 M.2 接口 (M2_1), 支持 M Key 2230/2242/2260/2280/22110 型 M.2 PCIe 模块至 Gen4x4 (64 Gb/s) (Matisse) 或Gen3x4 (32 Gb/s) (Pinnacle Ridge 和 Picasso)
1 x 超级 M.2 接口 (M2_3), 支持 M Key 2230/2242/2260/2280/22110 型 M.2 SATA3 6.0 Gb/s 与 M.2 PCIe 模块至 Gen4x4 (64 Gb/s) (Matisse) 或Gen3x4 (32 Gb/s) (Pinnacle Ridge 和 Picasso)
支持 NVMe SSD 开机

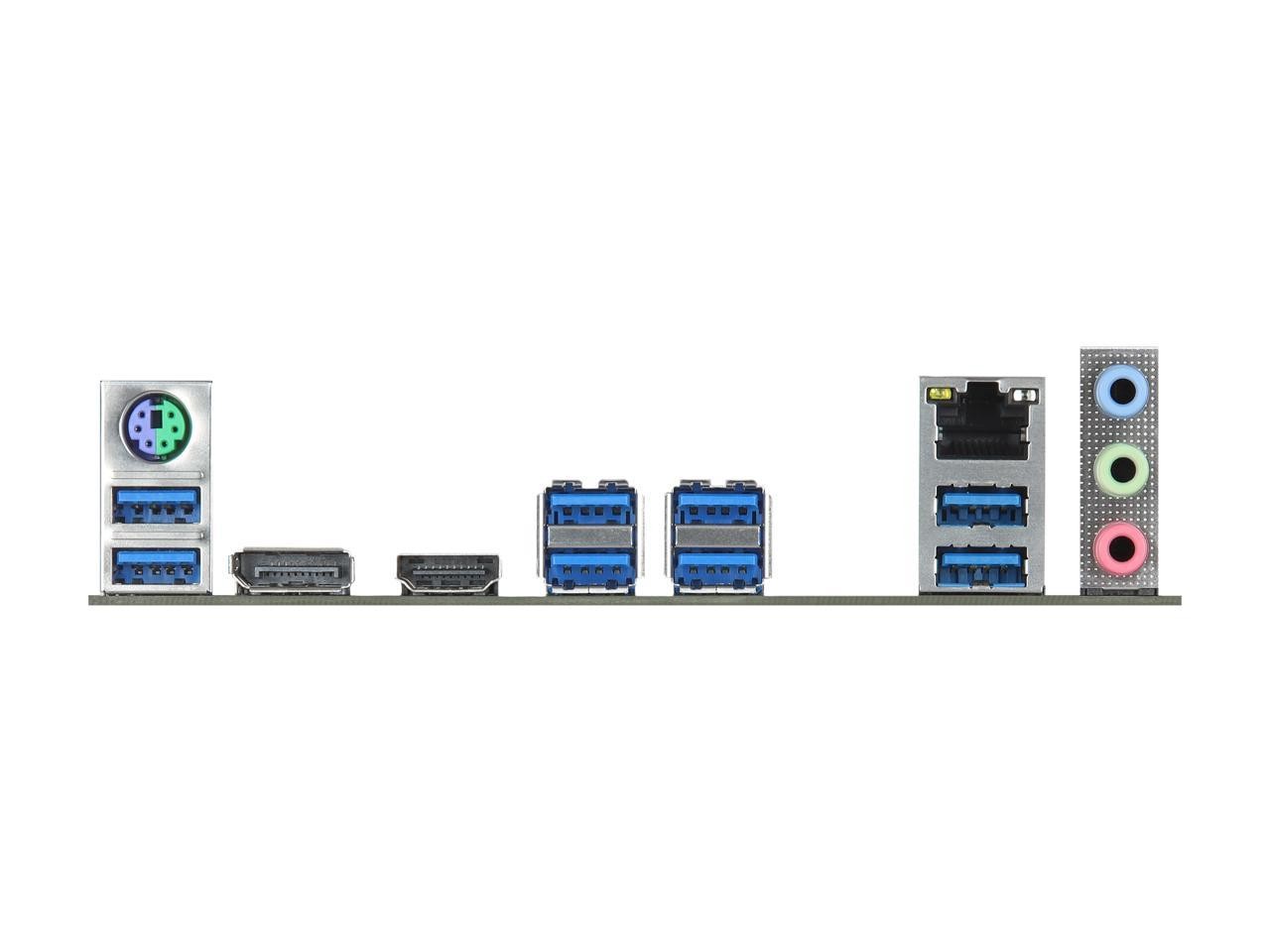

背板接口
- 3 x 天线端口 （位于 I/O 面板）
- 1 x PS/2 键盘 / 鼠标接口
- 1 x HDMI 接口
- 1 x DisplayPort 1.2
- 2 x USB 3.2 Gen2 Type-A 接口 (10 Gb/s) (支持 ESD 静电防护)
- 6 x USB 3.2 Gen1 接口 (支持 ESD 静电防护)
- 1 x RJ-45 网络接口，带指示灯 (动作 / 连接指示灯和速度指示灯)
- HD 音频插孔: 线性输入 / 前置 / 麦克风
- 1 x PS/2 键盘 / 鼠标接口
- 1 x HDMI 接口
- 1 x DisplayPort 1.2
- 2 x USB 3.2 Gen2 Type-A 接口 (10 Gb/s) (支持 ESD 静电防护)
- 6 x USB 3.2 Gen1 接口 (支持 ESD 静电防护)
- 1 x RJ-45 网络接口，带指示灯 (动作 / 连接指示灯和速度指示灯)
- HD 音频插孔: 线性输入 / 前置 / 麦克风
板载接口
- 1 x COM 端口接针
- 1 x SPI TPM 接针
- 1 x 电源 LED 与扬声器接针
- 2 x RGB LED 接针*
- 1 x 可编程 LED 接针**
- 1 x CPU 风扇接口 (4-针)***
- 1 x CPU / 水泵风扇接口 (4-针) (智能风扇速度控制)***
- 3 x 机箱 / 水泵风扇接口 (4-针) (智能风扇速度控制)****
- 1 x 24 针 ATX 电源接口
- 1 x 8 针 12V 电源接口
- 1 x 前面板音频接口
- 1 x AMD LED 风扇 USB 接针
- 1 x Thunderbolt™ 接针 (5-针) (仅支持华擎Thunderbolt™ 3 AIC 卡 R2.0)
- 1 x USB 2.0 接针 (支持 2 USB 2.0 接口) (支持 ESD 静电防护)
- 2 x USB 3.2 Gen1 接针 (支持 4 USB 3.2 Gen1 接口) (支持 ESD 静电防护)
*支持高达 12V/3A, 36W LED 灯条
**支持高达 5V / 3A，15W LED灯条
***CPU 风扇接口支持最大 1A (12W) 电源.
****CPU / 水泵风扇支持最高 2A (24W) 水冷风扇。
*****机箱 / 水泵风扇支持最高 2A (24W) 水冷风扇。
CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP 和 CHA_FAN3/WP 可以自动检测 3 针或 4 针风扇.
- 1 x SPI TPM 接针
- 1 x 电源 LED 与扬声器接针
- 2 x RGB LED 接针*
- 1 x 可编程 LED 接针**
- 1 x CPU 风扇接口 (4-针)***
- 1 x CPU / 水泵风扇接口 (4-针) (智能风扇速度控制)***
- 3 x 机箱 / 水泵风扇接口 (4-针) (智能风扇速度控制)****
- 1 x 24 针 ATX 电源接口
- 1 x 8 针 12V 电源接口
- 1 x 前面板音频接口
- 1 x AMD LED 风扇 USB 接针
- 1 x Thunderbolt™ 接针 (5-针) (仅支持华擎Thunderbolt™ 3 AIC 卡 R2.0)
- 1 x USB 2.0 接针 (支持 2 USB 2.0 接口) (支持 ESD 静电防护)
- 2 x USB 3.2 Gen1 接针 (支持 4 USB 3.2 Gen1 接口) (支持 ESD 静电防护)
*支持高达 12V/3A, 36W LED 灯条
**支持高达 5V / 3A，15W LED灯条
***CPU 风扇接口支持最大 1A (12W) 电源.
****CPU / 水泵风扇支持最高 2A (24W) 水冷风扇。
*****机箱 / 水泵风扇支持最高 2A (24W) 水冷风扇。
CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP 和 CHA_FAN3/WP 可以自动检测 3 针或 4 针风扇.
主板 板型
外形尺寸
30.5 x 22.9 cm
供电模式
10相
其他特点
- 温度检测: CPU, CPU/水泵, 机箱, 机箱/水泵风扇
- 风扇转速计: CPU, CPU/水泵, 机箱, 机箱/水泵风扇
- 静音风扇 (可根据处理器温度自动调节机箱风扇转速): CPU, CPU/水泵, 机箱, 机箱/水泵风扇
- 风扇多速控制: CPU, CPU/水泵, 机箱, 机箱/水泵风扇
- 电压实时监控: +12V, +5V, +3.3V, CPU 核心, CPU VDDCR_SOC, DRAM, PREM VDDCR_SOC, +1.8V, VDDP
- 风扇转速计: CPU, CPU/水泵, 机箱, 机箱/水泵风扇
- 静音风扇 (可根据处理器温度自动调节机箱风扇转速): CPU, CPU/水泵, 机箱, 机箱/水泵风扇
- 风扇多速控制: CPU, CPU/水泵, 机箱, 机箱/水泵风扇
- 电压实时监控: +12V, +5V, +3.3V, CPU 核心, CPU VDDCR_SOC, DRAM, PREM VDDCR_SOC, +1.8V, VDDP
上市日期
2019年07月
