- 主板
- ASRock X570 EXTREME4
ASRock X570 EXTREME4
已更新
主板参数
品牌
主芯片组
芯片组描述
采用 AMD X570 芯片组
集成芯片
声卡/网卡
显示芯片
CPU内置显示芯片（需要CPU支持）
音频芯片
集成 Realtek ALC1220 7.1声道音效芯片
网卡芯片
板载Realtek I211AT千兆网卡
CPU 类型
AMD AM4 插槽 Ryzen 2000 和 3000 系列处理器
CPU插槽
内存类型
最大内存容量
128 GB
内存描述
双通道 DDR4 内存技术
AMD Ryzen系列处理器(Matisse)支持DDR4 4666-2133MHz内存
AMD Ryzen系列处理器(Pinnacle Ridge)支持DDR4 3600-2133MHz内存
AMD Ryzen系列处理器(Picasso)支持DDR4 3466-2133MHz内存
AMD Ryzen系列处理器(Matisse)支持DDR4 4666-2133MHz内存
AMD Ryzen系列处理器(Pinnacle Ridge)支持DDR4 3600-2133MHz内存
AMD Ryzen系列处理器(Picasso)支持DDR4 3466-2133MHz内存
PCI-E 标准
PCI-E 4.0
PCI-E 插槽
AMD Ryzen 系列处理器(Matisse)
2 x PCI Express 4.0 x16 插槽 (单插槽 x16 (PCIE1); 双插槽 x16 (PCIE1) / x4 (PCIE4))
AMD Ryzen 系列处理器(Pinnacle Ridge)
2 x PCI Express 3.0 x16 插槽 (单插槽 x16 (PCIE1); 双插槽 x16 (PCIE1) / x4 (PCIE4))
AMD Ryzen 系列处理器(Picasso)
2 x PCI Express 3.0 x16 插槽 (单插槽 x8 (PCIE1); 双插槽 x8 (PCIE1) / x4 (PCIE4))
3 x PCI Express 4.0 x1 插槽
支持 AMD Quad CrossFireX™ 和 CrossFireX™
1 x M.2 接口 (Key E), 支持 2230 型 WiFi / BT 模块
2 x PCI Express 4.0 x16 插槽 (单插槽 x16 (PCIE1); 双插槽 x16 (PCIE1) / x4 (PCIE4))
AMD Ryzen 系列处理器(Pinnacle Ridge)
2 x PCI Express 3.0 x16 插槽 (单插槽 x16 (PCIE1); 双插槽 x16 (PCIE1) / x4 (PCIE4))
AMD Ryzen 系列处理器(Picasso)
2 x PCI Express 3.0 x16 插槽 (单插槽 x8 (PCIE1); 双插槽 x8 (PCIE1) / x4 (PCIE4))
3 x PCI Express 4.0 x1 插槽
支持 AMD Quad CrossFireX™ 和 CrossFireX™
1 x M.2 接口 (Key E), 支持 2230 型 WiFi / BT 模块
存储接口
8×SATA III接口
1 x 超级 M.2 接口 (M2_1), 支持 M Key 2230/2242/2260/2280 型 M.2 PCIe 模块至 Gen4x4 (64 Gb/s) （Matisse）或Gen3x4 (32 Gb/s)（Pinnacle Ridge和Picasso）
1 x 超级 M.2 接口 (M2_2), 支持 M Key 2230/2242/2260/2280/22110 型 M.2 SATA3 6.0 Gb/s 与 M.2 PCIe 模块至 Gen4x4 (64 Gb/s)
支持 NVMe SSD 开机
1 x 超级 M.2 接口 (M2_1), 支持 M Key 2230/2242/2260/2280 型 M.2 PCIe 模块至 Gen4x4 (64 Gb/s) （Matisse）或Gen3x4 (32 Gb/s)（Pinnacle Ridge和Picasso）
1 x 超级 M.2 接口 (M2_2), 支持 M Key 2230/2242/2260/2280/22110 型 M.2 SATA3 6.0 Gb/s 与 M.2 PCIe 模块至 Gen4x4 (64 Gb/s)
支持 NVMe SSD 开机

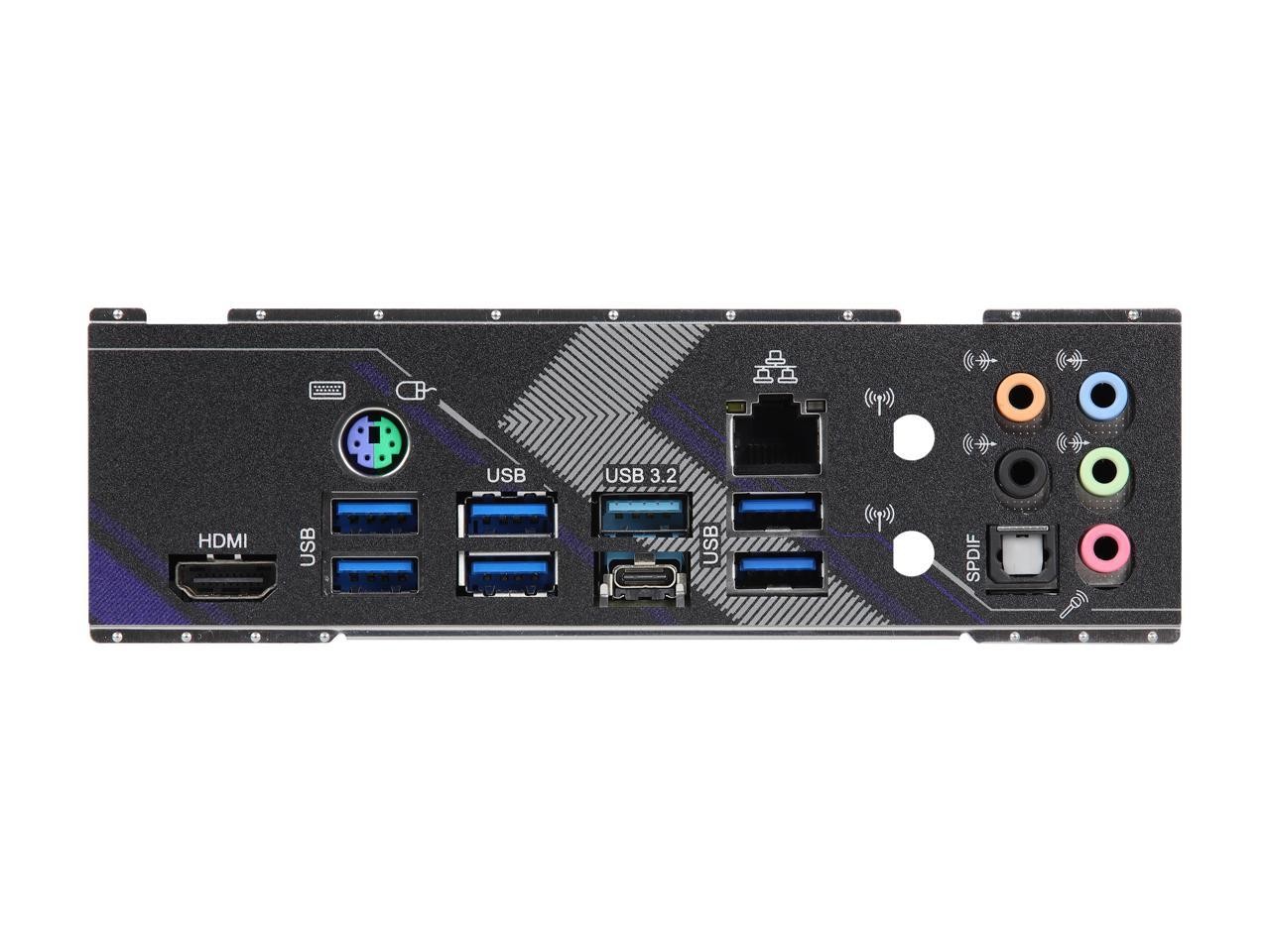

背板接口
- 2 x 天线端口 （位于 I/O 面板）
- 1 x PS/2 键盘 / 鼠标接口
- 1 x HDMI 接口
- 1 x 光纤 SPDIF 数字音频输出端口
- 1 x USB 3.2 Gen2 Type-A 接口 (10 Gb/s) (支持 ESD 静电防护)
- 1 x USB 3.2 Gen2 Type-C 接口 (10 Gb/s) (支持 ESD 静电防护)
- 6 x USB 3.2 Gen1 接口 (支持 ESD 静电防护)*
- 1 x RJ-45 网络接口，带指示灯 (动作 / 连接指示灯和速度指示灯)
- HD 音频插孔: 后置 / 中置 / 低音 / 线性输入 / 前置 / 麦克风
*USB3_56 端口支持超稳定 USB 供电。
USB3_56 端口不支持 ACPI 唤醒功能。
- 1 x PS/2 键盘 / 鼠标接口
- 1 x HDMI 接口
- 1 x 光纤 SPDIF 数字音频输出端口
- 1 x USB 3.2 Gen2 Type-A 接口 (10 Gb/s) (支持 ESD 静电防护)
- 1 x USB 3.2 Gen2 Type-C 接口 (10 Gb/s) (支持 ESD 静电防护)
- 6 x USB 3.2 Gen1 接口 (支持 ESD 静电防护)*
- 1 x RJ-45 网络接口，带指示灯 (动作 / 连接指示灯和速度指示灯)
- HD 音频插孔: 后置 / 中置 / 低音 / 线性输入 / 前置 / 麦克风
*USB3_56 端口支持超稳定 USB 供电。
USB3_56 端口不支持 ACPI 唤醒功能。
板载接口
- 1 x SPI TPM 接针
- 1 x 电源 LED 与扬声器接针
- 1 x AMD 风扇 LED 接针*
- 1 x RGB LED 接针**
- 1 x 可编程 LED 接针***
- 1 x CPU 风扇接口 (4-针)****
- 1 x CPU / 水泵风扇接口 (4-针) (智能风扇速度控制)*****
- 4 x 机箱 / 水泵风扇接口 (4-针) (智能风扇速度控制)******
- 1 x 24 针 ATX 电源接口 (高密度电源接口)
- 1 x 8 针 12V 电源接口 (高密度电源接口)
- 1 x 4 针 12V 电源接口 (高密度电源接口)
- 1 x 前面板音频接口 (15μ 镀金音频接口)
- 1 x AMD LED 风扇 USB 接针
- 1 x Thunderbolt™ 接针 (5-针) (仅支持华擎Thunderbolt™ 3 AIC 卡 R2.0)
- 2 x USB 2.0 针状接头 (支持 4 USB 2.0 接口) (支持 ESD 静电防护)
- 2 x USB 3.2 Gen1 接针 (支持 4 USB 3.2 Gen1 接口) (支持 ESD 静电防护)
- 1 x 前置 C 型接口 USB 3.2 Gen1 接针 (支持 ESD 静电防护)
*AMD风扇LED接头与常规RGB LED灯条兼容。
AMD 风扇 LED 接头可支持最高12V/3A（36W），以及最长2.5公尺的RGB LED灯条。
**支持高达 12V/3A, 36W LED 灯条
***支持高达 5V / 3A，15W LED灯条
****CPU 风扇接口支持最大 1A (12W) 电源.
*****CPU / 水泵风扇支持最高 2A (24W) 水冷风扇。
******机箱 / 水泵风扇支持最高 2A (24W) 水冷风扇。
CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP, CHA_FAN3/WP 和 CHA_FAN4/WP 可以自动检测 3 针或 4 针风扇.
- 1 x 电源 LED 与扬声器接针
- 1 x AMD 风扇 LED 接针*
- 1 x RGB LED 接针**
- 1 x 可编程 LED 接针***
- 1 x CPU 风扇接口 (4-针)****
- 1 x CPU / 水泵风扇接口 (4-针) (智能风扇速度控制)*****
- 4 x 机箱 / 水泵风扇接口 (4-针) (智能风扇速度控制)******
- 1 x 24 针 ATX 电源接口 (高密度电源接口)
- 1 x 8 针 12V 电源接口 (高密度电源接口)
- 1 x 4 针 12V 电源接口 (高密度电源接口)
- 1 x 前面板音频接口 (15μ 镀金音频接口)
- 1 x AMD LED 风扇 USB 接针
- 1 x Thunderbolt™ 接针 (5-针) (仅支持华擎Thunderbolt™ 3 AIC 卡 R2.0)
- 2 x USB 2.0 针状接头 (支持 4 USB 2.0 接口) (支持 ESD 静电防护)
- 2 x USB 3.2 Gen1 接针 (支持 4 USB 3.2 Gen1 接口) (支持 ESD 静电防护)
- 1 x 前置 C 型接口 USB 3.2 Gen1 接针 (支持 ESD 静电防护)
*AMD风扇LED接头与常规RGB LED灯条兼容。
AMD 风扇 LED 接头可支持最高12V/3A（36W），以及最长2.5公尺的RGB LED灯条。
**支持高达 12V/3A, 36W LED 灯条
***支持高达 5V / 3A，15W LED灯条
****CPU 风扇接口支持最大 1A (12W) 电源.
*****CPU / 水泵风扇支持最高 2A (24W) 水冷风扇。
******机箱 / 水泵风扇支持最高 2A (24W) 水冷风扇。
CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP, CHA_FAN3/WP 和 CHA_FAN4/WP 可以自动检测 3 针或 4 针风扇.
LED 灯光
RGB
主板 板型
外形尺寸
30.5 x 24.4 cm
多显卡技术
AMD 3-Way CrossFireX
支持NVIDIA Quad SLI
NVIDIA NVLink
支持NVIDIA Quad SLI
NVIDIA NVLink
供电模式
10相
其他特点
- 温度检测: CPU, CPU/水泵, 机箱, 机箱/水泵风扇
- 风扇转速计: CPU, CPU/水泵, 机箱, 机箱/水泵风扇
- 静音风扇 (可根据处理器温度自动调节机箱风扇转速): CPU, CPU/水泵, 机箱, 机箱/水泵风扇
- 风扇多速控制: CPU, CPU/水泵, 机箱, 机箱/水泵风扇
- 电压实时监控: +12V, +5V, +3.3V, CPU 核心, CPU VDDCR_SOC, DRAM, VPPM, PREM VDDCR_SOC, +1.8V, VDDP
- 风扇转速计: CPU, CPU/水泵, 机箱, 机箱/水泵风扇
- 静音风扇 (可根据处理器温度自动调节机箱风扇转速): CPU, CPU/水泵, 机箱, 机箱/水泵风扇
- 风扇多速控制: CPU, CPU/水泵, 机箱, 机箱/水泵风扇
- 电压实时监控: +12V, +5V, +3.3V, CPU 核心, CPU VDDCR_SOC, DRAM, VPPM, PREM VDDCR_SOC, +1.8V, VDDP
上市日期
2019年07月
