  • USB接口详细读解, 更新USB3.2/USB4标准与Gen2和Gen1的区别
USB接口详细读解, Gen2和Gen1到底是个什么鬼?

USB接口详细读解, 更新USB3.2/USB4标准与Gen2和Gen1的区别

2
已更新

最后一次更新于 09/05/2019.

USB4规范已于2019年9月3日正式公布. 近几年USB接口发展迅速, 而且名称也越来越复杂, 本文会帮助你快速理解目前最流行的USB接口在实际生活中的运用, 而不是解释各种复杂的专业术语. 这篇文章会持续保持更新, 并跟随目前USB技术的发展.

本文由 bybusa.com 原创并首发于 bybusa.com, 如要转载需保留出处与版权信息.

更新 USB4 部分

USB4规范已于2019年9月3日正式公布, 规格和草案阶段相同. 归纳如下:

  1. 物理接口只有 USB Type-C 一种.
  2. 传输速率 40 Gbps.
  3. 向下兼容 USB 3.2 / USB 2.0 和 Thunderbolt 3.

USB4的规范由 USB-IF 在今年3月发布, 尚处于草案阶段, 所以还未应用于消费市场.

目前所知的是, USB4 是基于 Thunderbolt 雷电协议, 接口则是采用 USB Type-C, 传输速率可达到 40 Gbps. 向下兼容 USB 3.2 / USB 2.0 和 Thunderbolt 3.



 更新 USB3.2 部分

USB-IF(USB标准化组织)居然又变更标准名! 即日起, 官方标准名不再包含 "USB3.0" 和 "USB3.1". 只有"USB3.2"和"USB2.0"这两种名称+后缀.

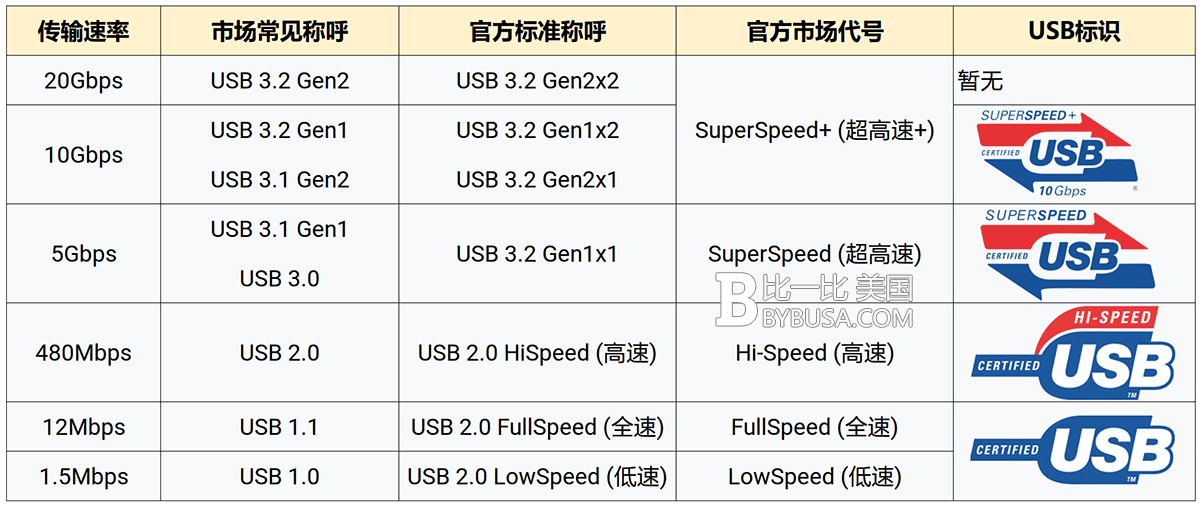

我们重新整理了一张简单易懂的图表, 让你一分钟看懂新标准:

USB3.2 1200

所以, 就是新推出了20Gbps的传输速率, 然后把"USB3.0"之后的接口名称全部改为了"USB3.2+Gen?x?"的官方标准称呼.

不过目前市场上仍有部分厂商沿用 USB3.1 Gen2 或 Gen1 的叫法, 如果弄不明白, 对照上面这张图即可. 也可以收藏这篇文章.



一句话概括: USB3.1的 Gen2和Gen1到底是个什么鬼

指传输速率, Gen2的理论传输速率是10Gbps, 而Gen1是5Gbps, 最新的USB3.2 Gen2x2则是20Gbps.

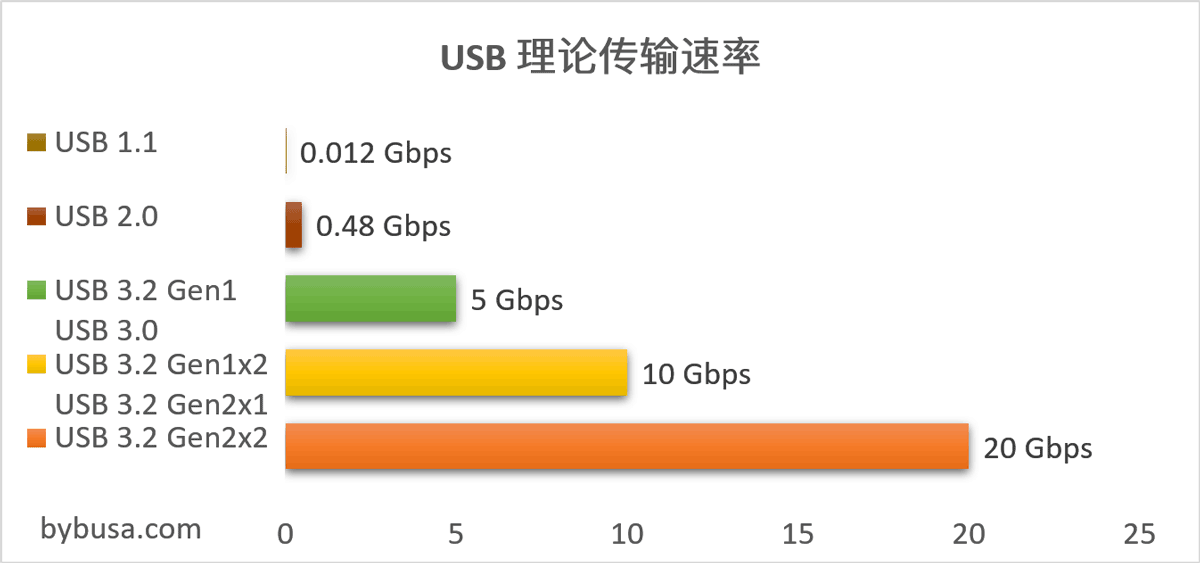

下图表示了当前各USB传输标准速率: (更新了USB3.2部分)

 USB接口详细读解, Gen2和Gen1到底是个什么鬼?

就目前来说, 不需要担心新的USB传输标准是否适合你, 因为现在不管是Gen1还是Gen2, 都是向下兼容的, 也就是说不必担心你抽屉中的U盘在新的标准下无法使用. 你5年前的8G优盘插上去照样没问题, 只要接口能对上.

下面我们就来说一下USB的物理接口.



接口辨识

上面所写的 USB2.0 或 USB3.1, 指的是传输标准;

而USB Type-C 或 USB Type-A, 指的是物理接口. 下面我们就来一起看一下USB的各种接头:

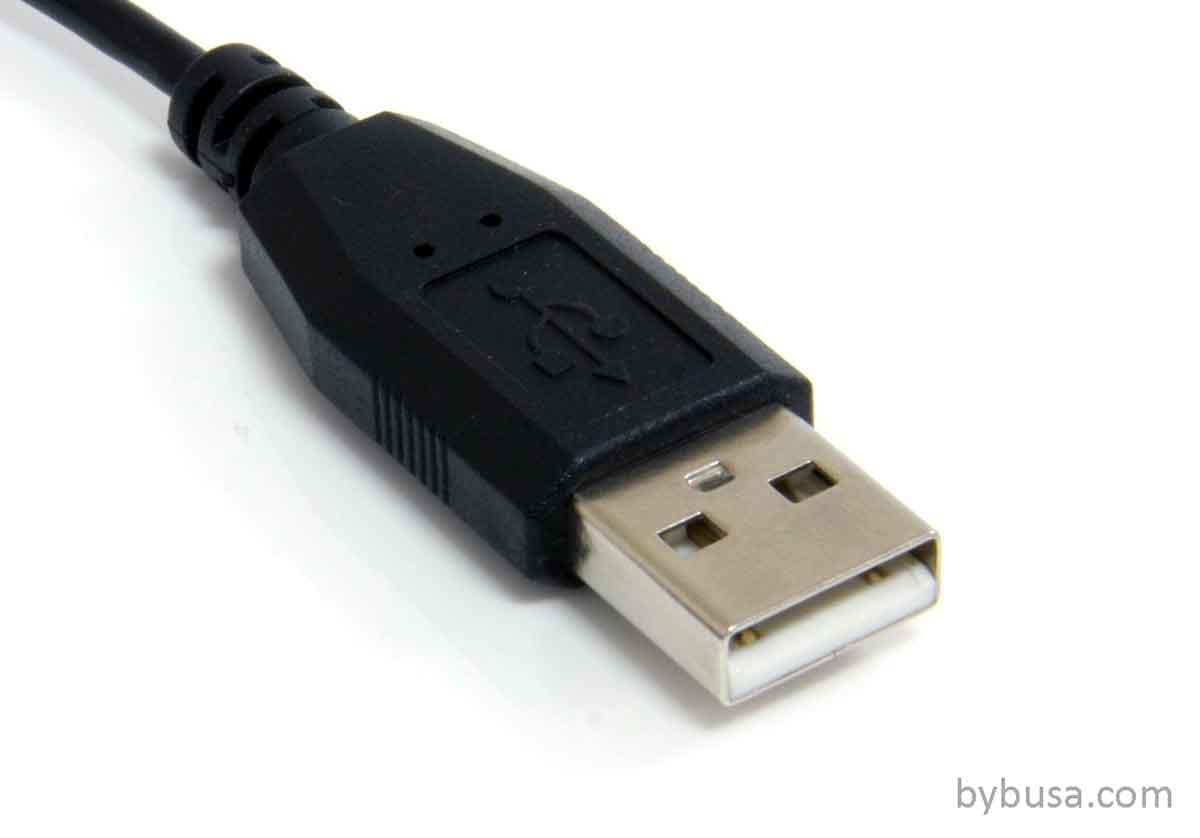

USB 2.0 中的 Type-A

USB接口详细读解, Gen2和Gen1到底是个什么鬼?

上面这种就是最常见的 USB Type-A 接口, 我们一般直接叫做USB接口.

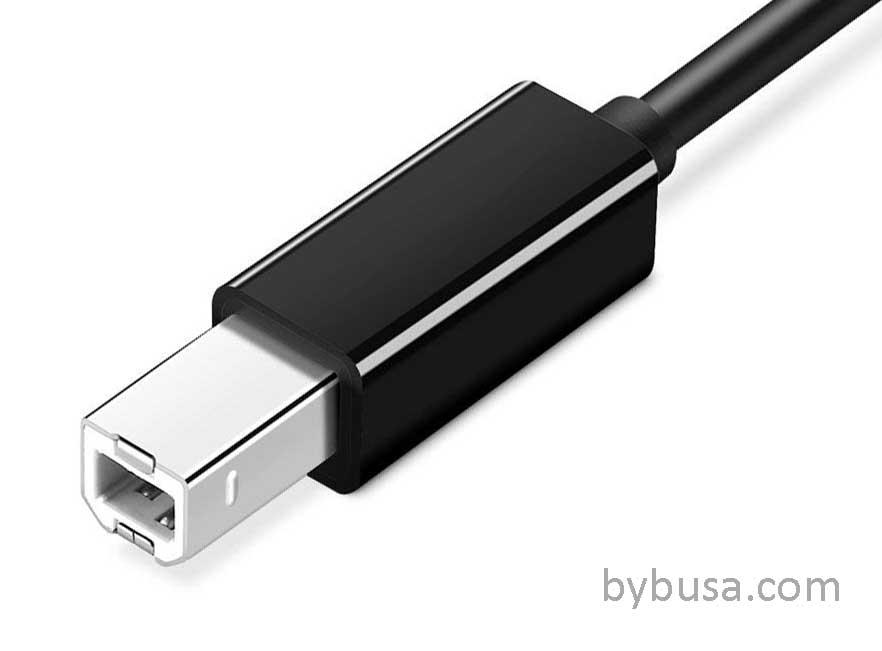

USB 2.0 中的 Type-B

USB接口详细读解, Gen2和Gen1到底是个什么鬼?

上面这种是USB 2.0 Type-B, 常见于打印机连接计算机所采用的数据线, 通常一端是 Type-B 连接打印机, 另一端 Type-A 连接计算机.

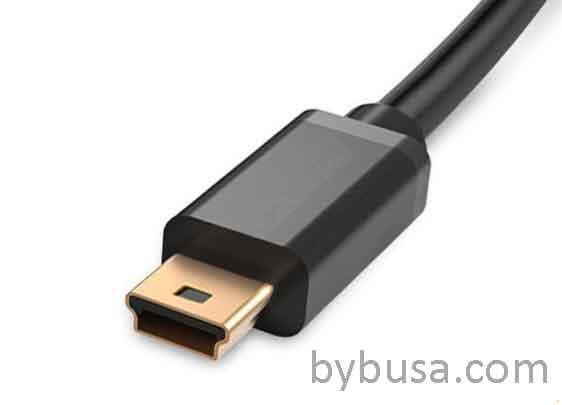

USB 2.0 中的 Mini USB

Mini USB 是我们通常叫法, 其实严谨的叫法应该是 USB 2.0 Mini-B, 因为还有一个 USB 2.0 Mini-A, 不过因为还未推广便已被淘汰, 所以市面上所有的 Mini USB 都是USB 2.0 Mini-B.

USB接口详细读解, Gen2和Gen1到底是个什么鬼?

这种连接线常见于早期的移动硬盘, MP3, 智能手机等.

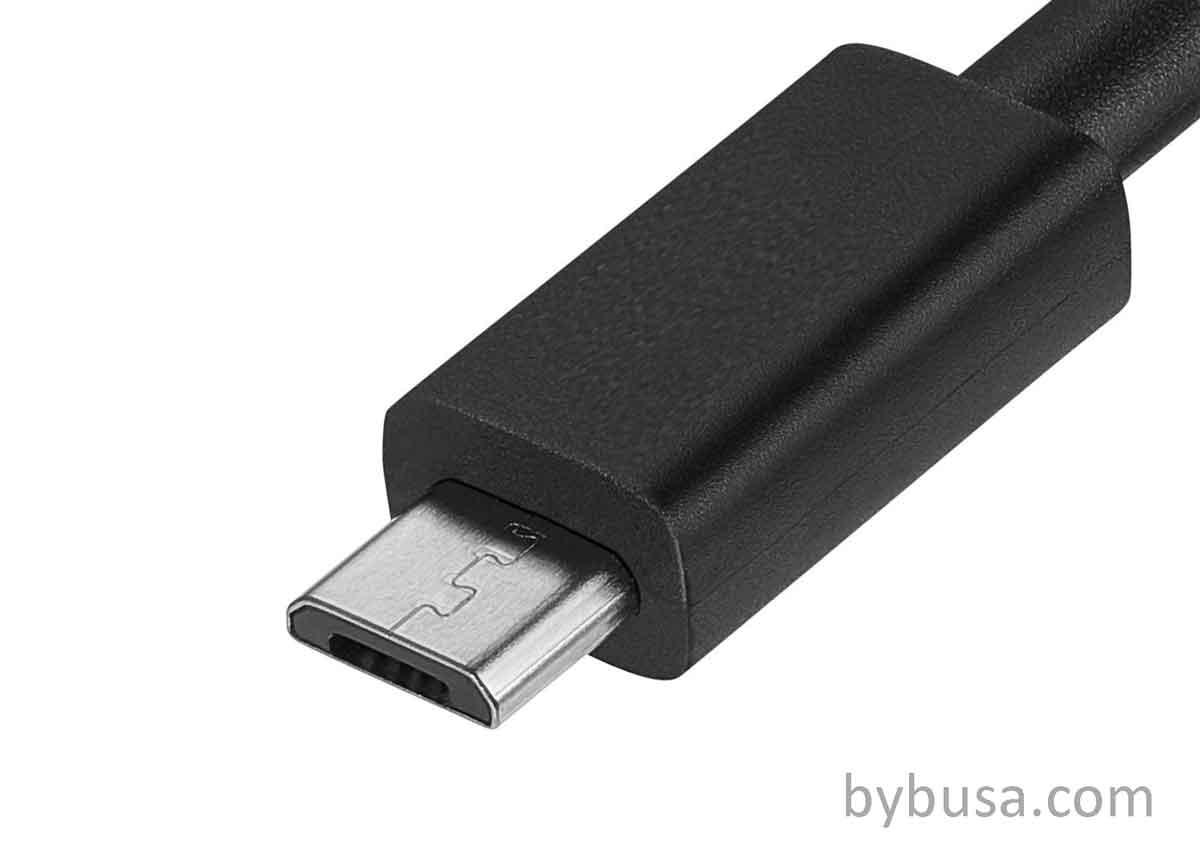

USB 2.0 中的 Micro USB

同样 Micro USB 是我们通常叫法, 严谨的叫法是 USB 2.0 Micro-B, 也是因为还有一个 USB 2.0 Micro-A, 不过几乎看不到.

USB接口详细读解, Gen2和Gen1到底是个什么鬼?

这种接口相比 Mini USB 要更加小巧, 在 USB Type-C 普及之前, 几乎市面上所有的安卓机采用此接口.

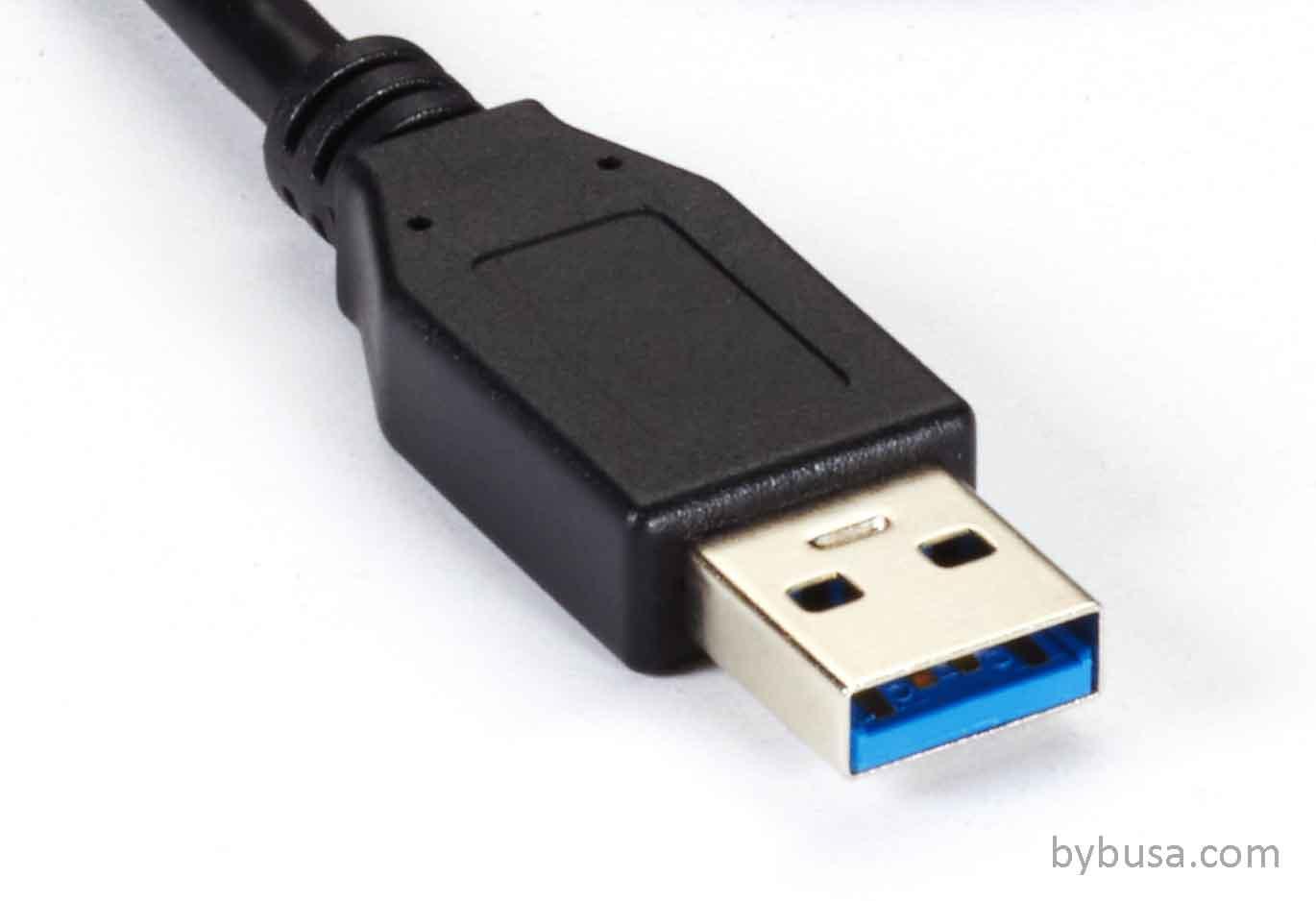

USB 3.0 中的 Type-A



USB接口详细读解, Gen2和Gen1到底是个什么鬼?

上面这种也是 USB TYPE-A 接口, 不过因为 USB 3.0 标准的推出, 为了方便区分 USB 2.0, 所以接口的颜色通常使用蓝色. 所以如果你的主板背板有黑色和蓝色两种 USB 接口, 通常表示黑色的是 USB2.0, 而蓝色的是 USB3.0或更高标准.

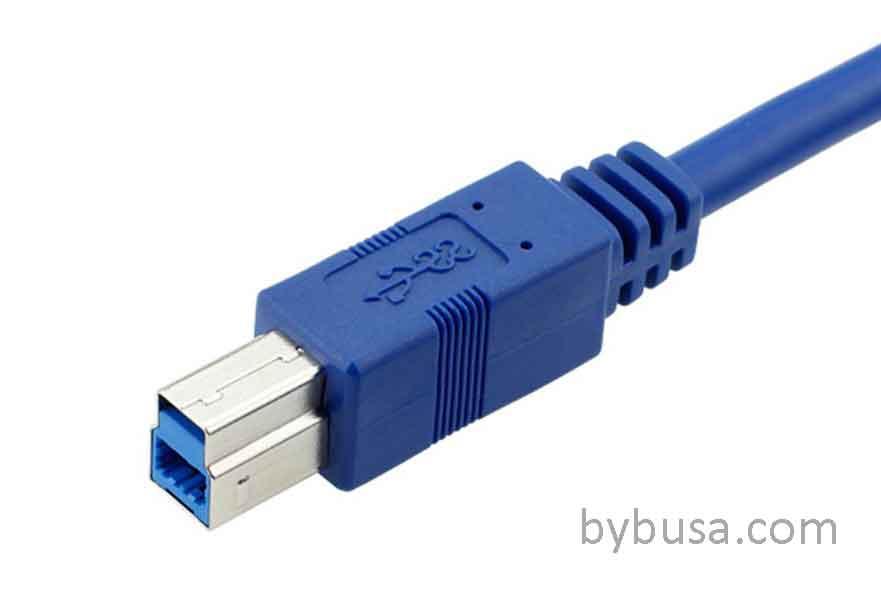

USB 3.0 中的 Type-B

USB接口详细读解, Gen2和Gen1到底是个什么鬼?

USB 3.0 Type-B 常见于连接 USB 3.0 的 HUB, 和 USB 3.0 的移动硬盘盒.

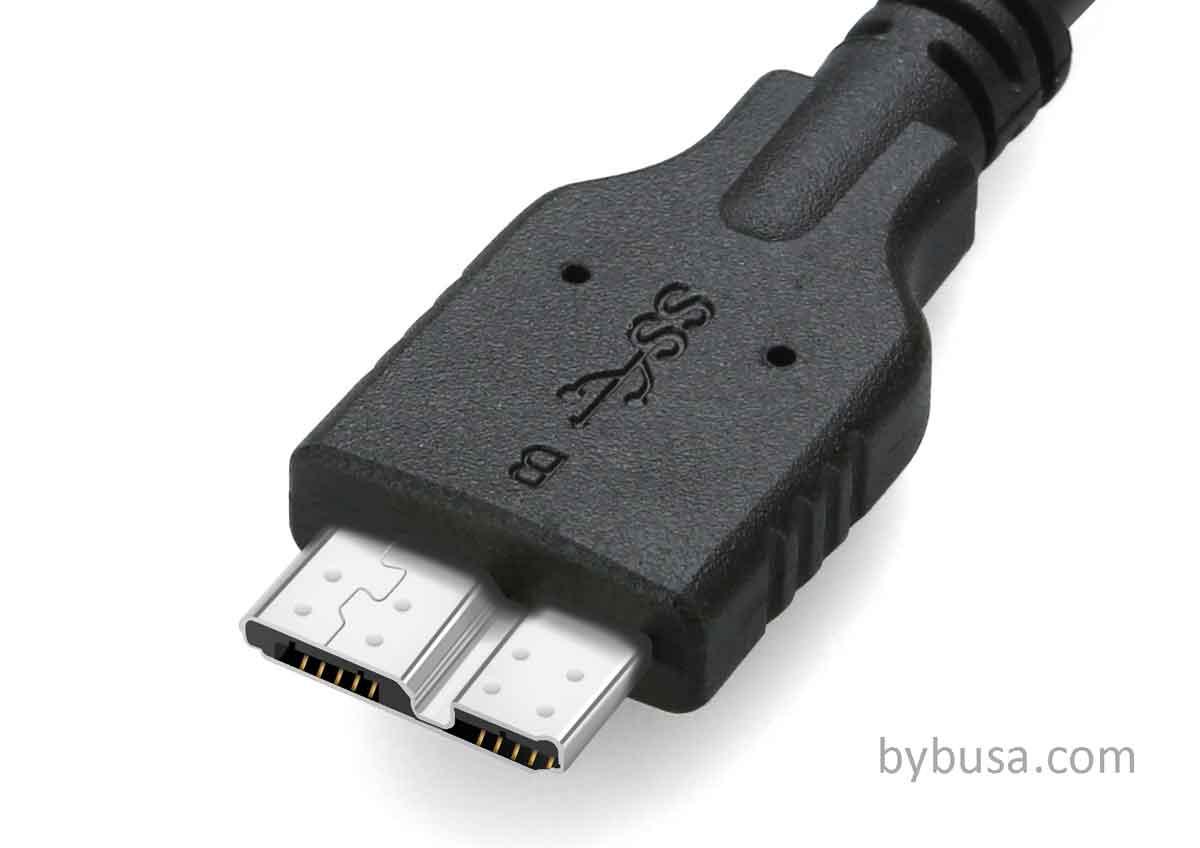

USB 3.0 中的 Micro-B

USB接口详细读解, Gen2和Gen1到底是个什么鬼?

USB 3.0 Micro-B 常见于 USB 3.0 的移动硬盘, 例如希捷的3.5外置移动硬盘.

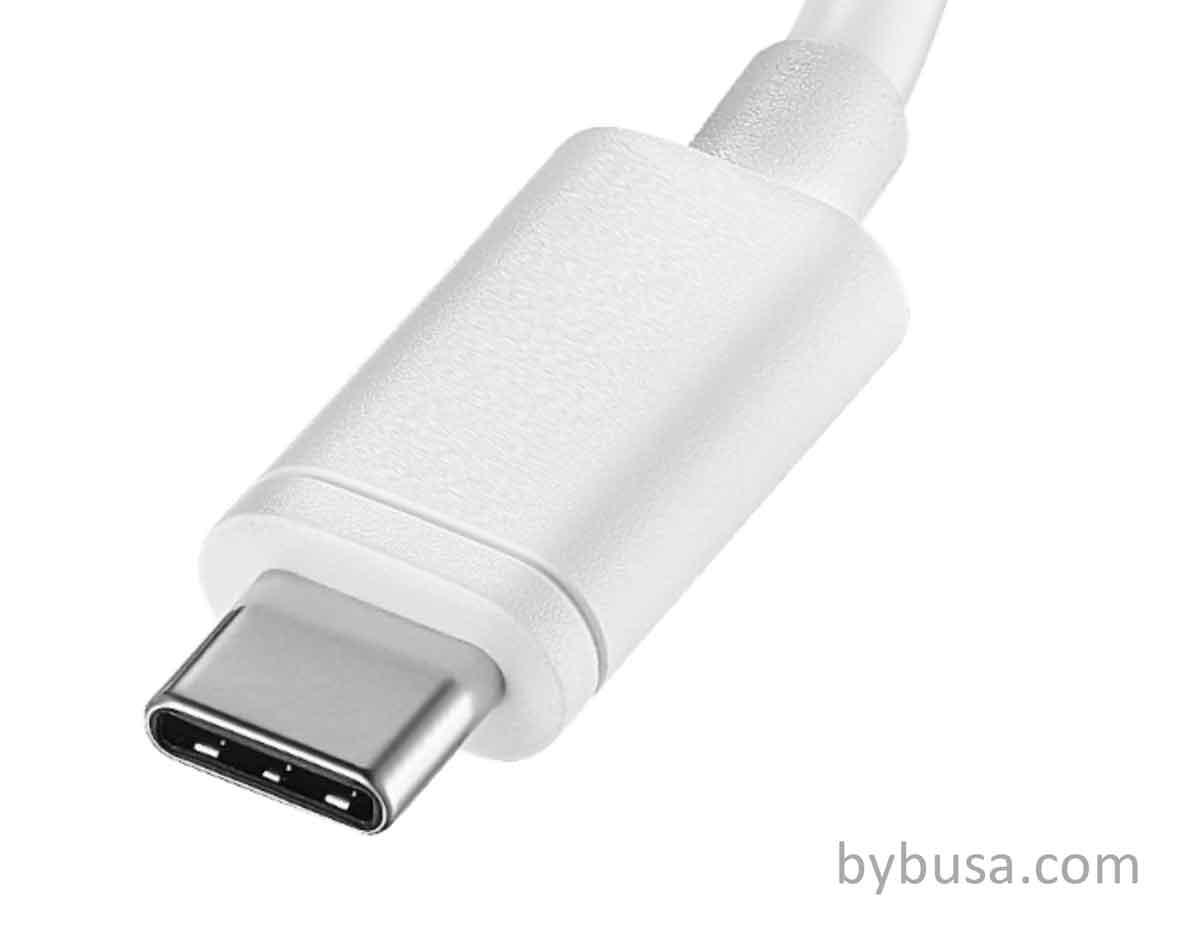

USB Type-C

USB接口详细读解, Gen2和Gen1到底是个什么鬼?

上面这种就是 USB Type-C了, 方便好用, 正插反插都可以, 虽然 Apple 的 Lightning 接口很早就可以正插反插, 但说实话, 我从来没见过寿命这么短的原装线. 好在 Apple 也开始逐渐在自家设备上采用 USB Type-C 接口了.



这里还要提醒一点, USB Type-C 只是一个物理接口, 并不等于它的传输速度, 例如最早的 NOKIA N1 平板电脑所使用的 USB Type-C 传输速率仅相当于 USB 2.0.



不过大家也无需担心, 目前市面上采用 USB Type-C 接口的设备一般至少都是 USB3.1 Gen1 传输标准. 最准确的方法, 还是查看设备的相关参数说明. 我们的主板参数板块也在尽量收集更详细的USB相关参数. 有任何问题或建议, 请直接在文章下方留言.



本文由 bybusa.com 原创并首发于 bybusa.com, 如要转载需保留出处与版权信息.
